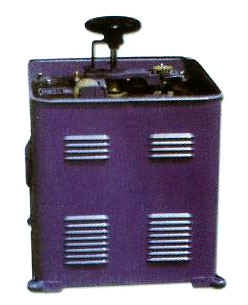

BQ3直流電動機啟動變阻器
一、用途:本變阻器作小容量而電壓不超過220伏的直流電動機啟動之用。
二、結構:本變阻器主要由電阻元件、調節轉換裝置和外殼三大部分組成。
1.變阻器由轉換裝置、螺旋形元件所組成，根據功率大小均置於旋轉式變阻器的定型箱殼中，元件採用康銅電阻材料製成。
2.變阻器由失壓保護聯鎖裝置，聯鎖裝置依靠旋軸中心的扭力彈簧自動復位切斷電路。
3.若在電動機轉子線路內接入啟動變阻器，則在啟動過程中可得到所需的啟動力矩。使之平衡啟動以消除啟動電流的過分波動。
4.當變阻器啟動時，以手操作動觸刷接觸靜觸頭，此時所有的電阻均接入電動機轉子電路中，按順時針方向，轉動逐級切除電阻，至電阻為零，電機正常運轉
5.變阻器安裝在有劇烈振動或強烈顛簸以及垂直方向傾斜5度以上的地方時，可能引起失壓保護的誤動作。特此提醒注意。
三、主要技術數據
啟動電流2/26A啟動電阻0/10Ω
電機功率2.2KW電機電壓220V
重量10kg
四、外形尺寸
LxWxH 340*340*320mm
