| WDD35D-8T型精密导电塑料电位器WDJ36-F |
 |
 |

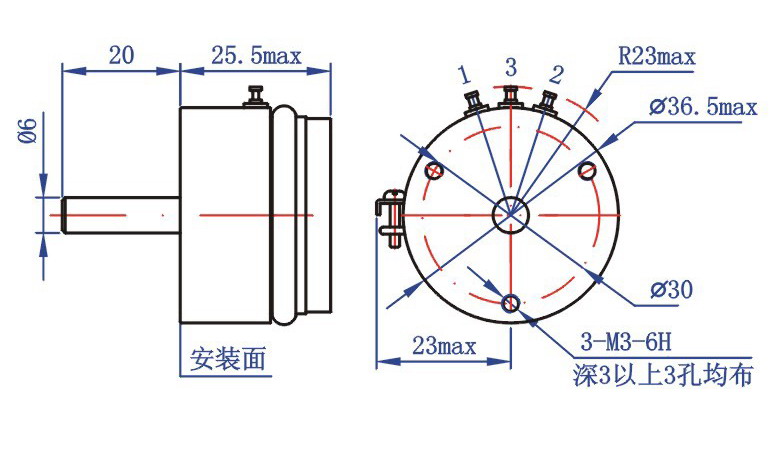

WDD35D-8T型精密导电塑料电位器外形尺寸示意图(带自动复位） |
|
WDJ36-F |
WDD35D-8T导电塑料电位器(自动复位) |
|
外型尺寸 |
见上 |
|
标称阻值（KΩ） |
1K、2K、5K 、10K |
|
总阻公差（%） |
±15 ,20% |
|
独立线性度（%） |
0.1、0.3、0.5、1 |
|
理论电旋转角（°） |
350±2 |
|
分辨力 |
理论上无限 |
|
输出平滑性（%） |
≤0.05 |
|
额定功耗 |
2W,at70℃ |
|
电阻温度系数（ppm/ |
≤±400 |
|
工作温度范围（℃） |
-55～+125 |
|
机械转角（°） |
360（连续） |
|
启动力矩（mN*m） |
≤1、≤2（双联） |
|
介质耐压（V） |
500（AC.RMS）1min |
|
绝缘电阻（MΩ） |
1000（500VDC） |
|
旋转负荷寿命（圈） |
50×106（400r/min,每15min反转） 总阻变化≤10% |
| 耐湿 |
≤10%（90%RH240h） |
| 振动 |
≤±2%（2000Hz,1.52mm） |
| 冲击 |
≤±2% （50g,11ms） | |
