WXD5-32（WX5-11）精密多圈线绕电位器

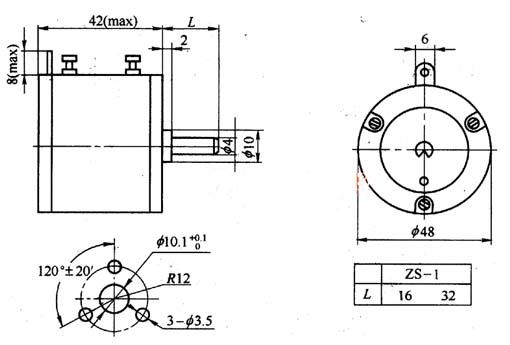

精密多圈线绕电位器WXD5-32（WX5-11） WXD5-32（WX5-11）多圈电位器尺寸图

本产品适用于电讯、电工、电子仪器及设备中，作精密调节直流或低频电压、电流之用。
一、使用环境条件：
环境温度：—50~+100℃；
相对温度：在温度为+40℃时，达98%；
大气压力：107~47Kpa；
振动：振频为10~500HZ，加速度98m/s²；
碰撞：频率为40~80次/分，加速度147m/s²；
离心：加速度98m/s²。
二、型式、主要参数和尺寸
1．电位器的品种及外形尺寸

型号	轴端形式	轴长	机械角度	电气角度	圈数
WXD5-32	ZS-3 ZS-1	25·32	1800±20	1800±10	5

2．电位器标称功率为3W，最高工作电压为200V（直流或交流有效值）。
3．电位器的标称总阻范围为47Ω~100KΩ，其阻值系列按表2（即E12系列）。总阻误差为±2%、±5%和±10%。
表2

1.0	1.2	1.5	1.8	2.2	2.7
3.3	3.9	4.7	5.6	6.8	8.2

4．电位器的线性精度分为±0.2%、±0.3%、±0.5%和±1%。
5．电位器的型号、品种代号及在合同中的填写示例：WXD5—32—3W—10KΩ±5%—C±0.3—25ZS—3—4—GB/T15298-1994示例中为型号与品种代号、额定功率、标称阻值与误差、线性精度、轴长、轴端型式、耐磨等级、本标准代号。

三、主要技术特征
1．抗电强度：承受750V(50HZ交流有效值)1分钟，无击穿、飞狐现象；
2．绝缘电阻：潮前≥200MΩ，潮后≥20MΩ；
3．旋转力矩：50~500gf.cm，力矩比为1：3；
4．耐磨等级：3级10000周，4级5000周；
5．恒定潮热：经40±2℃，相对湿度93±3%，经96小时后ΔR/R不超过±1%；
6．电负荷：经48小时额定功率负荷后ΔR/R不超过1%。
